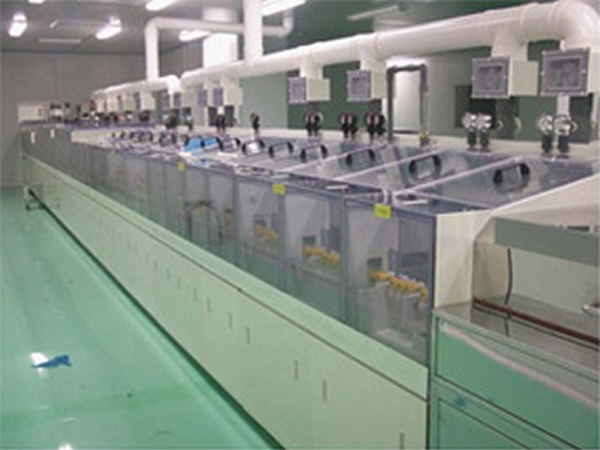

触摸屏蚀刻线
服务热线：0755-29473582
产品详情
一、技术指标
1、机身总长: 根据设计要求变化
2、有效宽度: 550MM
3、基板尺寸: 14" x16"
4、基板厚度: 0.1-1.1MM
5、传送高度: 900MM土10MM
6、传送速度: 1-5M/MIN 常速：3.6M/MIN
7、传送滚动直径: 43MM
8、滚轮间距: 40MM
9、驱动方式: 螺旋斜齿轮式
10、本体材质: PVC象牙色
二、设备构成
A、箱体基本材质
1)设备本体部分均为10MMPVC板，浅象牙色，底脚可调高度
2)加温液槽均为12mmPVC板
3)箱体上盖板威10MMPVC透明板
4)所有化学液主要输送管、阀及管件均为U-PVC管件
5)所有喷嘴均采用具有专利技术生产的喷嘴
6)蚀刻段采用摇摆架喷淋方式
7 )机体前面板采用透明PVC板制作，可视工件运行状态
B、管路
1)喷淋管径: 3/4"
2)总供水管: 1”
3)槽体排液管: 11/2"
4)溢流管: 11/2”
三、传送部分
1、传送电机为齿轮减速电机
2、传送速度无级调速，变频器控制，面板显示速度值
3、传送滚轮为PVC材质
4、传输轴选用μ10玻纤棒，主传动轴为μ16，SUS304材质和玻纤质
5、传动形式：斜齿轮传动，材质PVDF、PE(进口原料)
6、传动斜齿轮置于腔体外，浸水自润方式，避免污染
四、系统控制方式
A、系统控制具备以下功能
1)采用PLC控制，触摸屏人机界面
2)手动/自动转换操作系统
3)速度、温度数显自动控制
4)超温、过载及低液位报警，及自动保护停止工作
5)投入段装有基板感应器，有显示功能，取出段装有基板感应器，具有故障报警作用
6)有省水节电功能
B、状态参数
1)运行状态指示
2)压力指示
3)流量指示
4)速度指示
5)温度指示
6)超温指示
7)低水位保护指示
8)过载指示
9)产数计数
